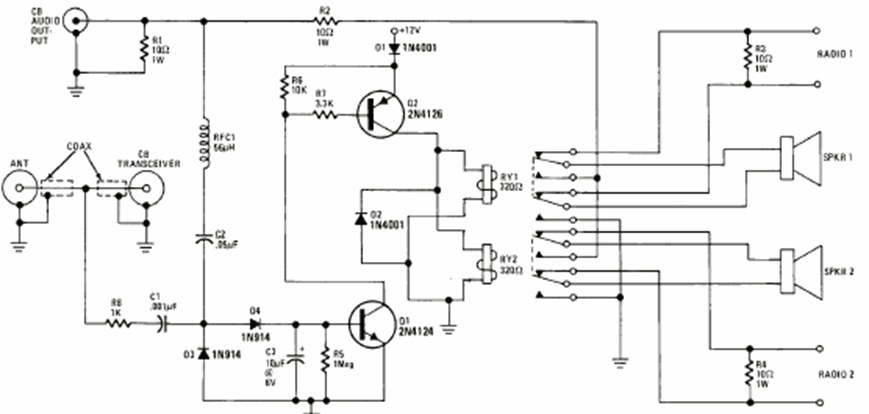

Este circuito se encontró en la revista Radio Electronics de diciembre de 1977. El circuito utiliza dos transistores y dos relés para conmutar un transmisor y un receptor al cambiar la función de recepción o transmisión.
El circuito mostrado en la figura activa una pequeña lámpara indicadora que parpadeará cuando la...
Objetivo: Producir un tono audible de advertencia cuando un nivel lógico alto TTL se aplica en su...
Encontramos esta configuración tradicional de oscilador por puente de Wien en una documentación de Texas...
