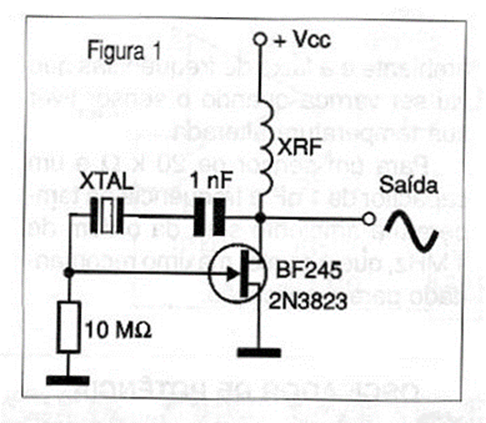

El oscilador ilustrado en la figura se puede utilizar para generar señales que van desde 100 kHz hasta unas pocas decenas de megahercios, según el cristal utilizado. La fuente de alimentación se puede suministrar con voltajes de 9 a 15 V y el condensador en serie con el cristal debe ser cerámico. La descarga de RF es de 1 mH para una frecuencia entre 100 kHz y 1 MHz y puede reducirse para frecuencias más altas. El transistor de efecto de campo de unión (JFET) admite equivalentes como el BF245 y el MPF102.
