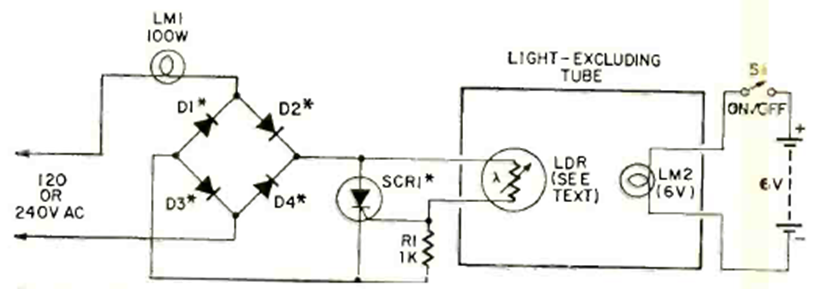

Encontramos este circuito en la revista Radio Electronics de julio de 1969. El circuito utiliza un acoplador hecho de una bombilla y un LDR. La potencia de la lámpara determina los tipos de diodos utilizados.
