Control de potencia con SCR (CIR23920S)

Details: Written by: Newton C. Braga; Category: Banco de circuitos

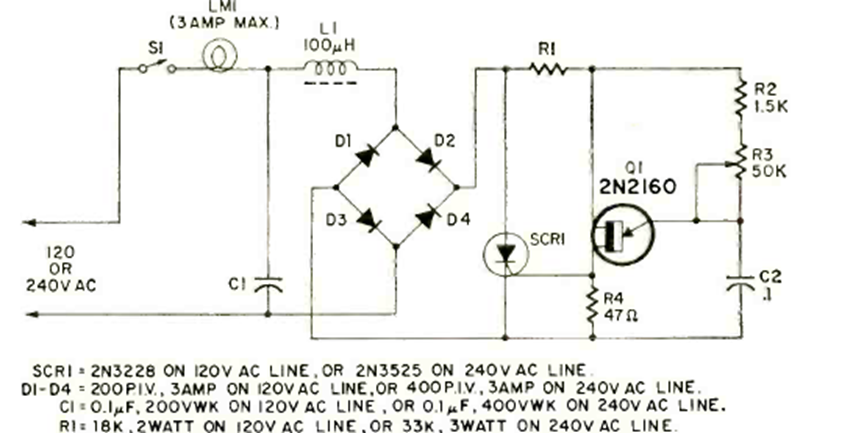

Este circuito fue encontrado en la revista Radio Electronics de julio de 1969. El circuito controla cargas resistivas y motores universales con potencia según el SCR utilizado.

| Clique na imagem para ampliar |
