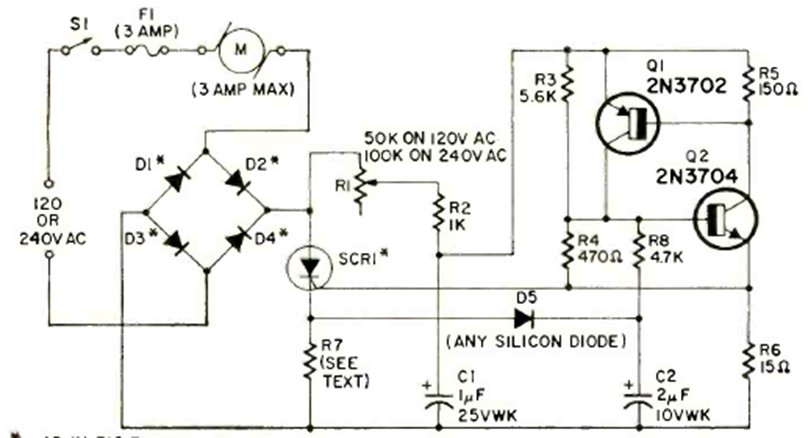

Este circuito simula un transistor unijuntura disparador con dos transistores bipolares. El circuito emplea diodos que deben tener la corriente según la carga. El circuito se utiliza para controlar motores universales o como atenuador.
