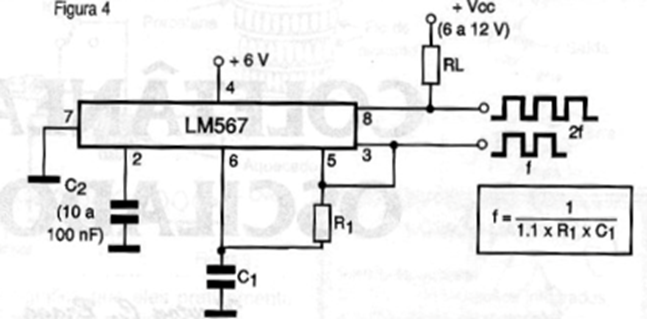

El LM567 es un decodificador de tonos PLL que también se puede utilizar como oscilador dual, como se ve en el circuito de la figura. La tensión de alimentación debe estar entre 5 y 10 V y la frecuencia máxima de funcionamiento debe rondar los 100 kHz. Los valores de los componentes en función de la frecuencia a generar se pueden calcular mediante la fórmula que figura al lado del diagrama. Tenga en cuenta que la forma de onda de la señal es rectangular y una de las salidas tiene el doble de frecuencia que la otra.
