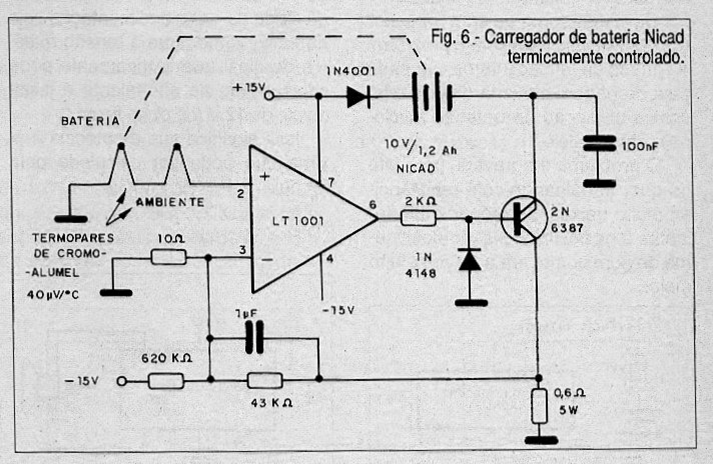

La corriente de carga de este circuito está controlada por la temperatura de los acumuladores, lo cual es muy importante para garantizar su integridad y alargar su vida útil. Los sensores son termopares con las características indicadas en el diagrama. La batería Nicad es de 10 V con 1,2 Ah, pero se pueden realizar cambios en los componentes para cargar baterías con otras características. La fuente de alimentación es simétrica a 15+15 V, pero la rama positiva de la fuente (+15 V) debe tener la mayor capacidad de corriente, ya que suministra la carga a la batería.
