Frecuencímetro analógico (CIR23267S)

Written by: Newton C. Braga
Category: Banco de circuitos

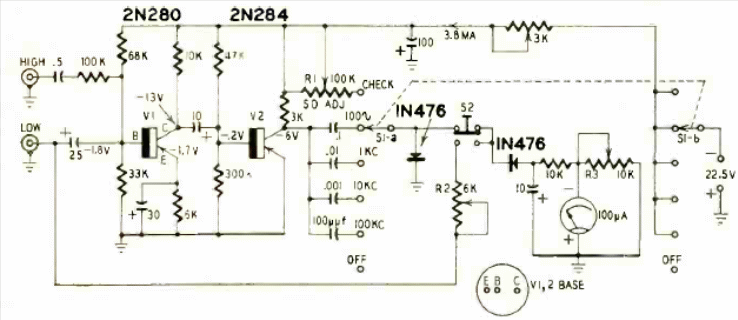

Este frecuencímetro analógico para bajas frecuencias lo encontramos en la revista Radio Electronics de julio de 1958. El circuito tiene varias escalas con las frecuencias indicadas en el diagrama.




| Clique na imagem para ampliar |
