Etapa amplificadora de 4 transistores (CIR23598S)

Written by: Newton C. Braga
Category: Banco de circuitos

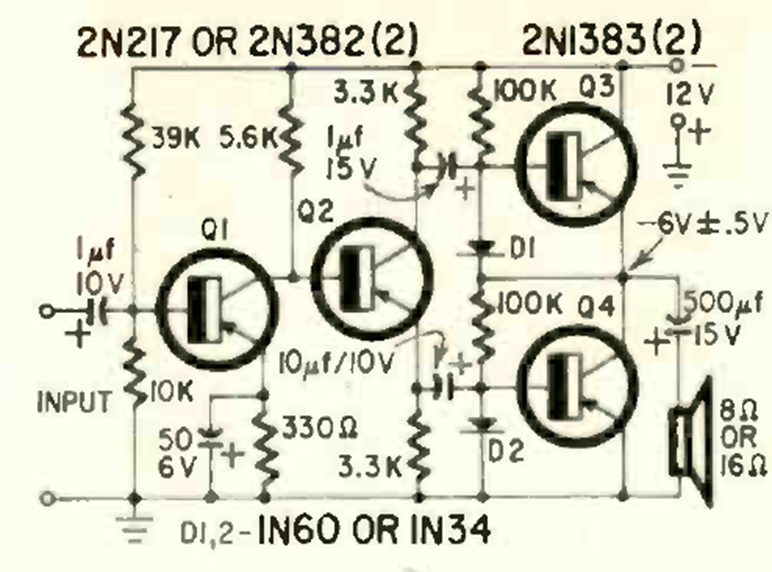

Este circuito de audio fue publicado en un número de Rado Electronics de octubre de 1963. Los transistores son de la época y la salida es de baja impedancia. La alimentación se suministra con una tensión de 12 V.




| Clique na imagem para ampliar |
