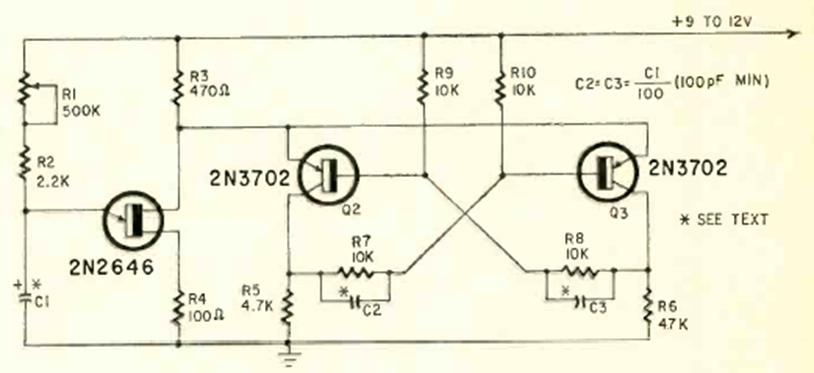

La diferencia entre este circuito y el anterior es que utiliza transistores PNP. El circuito es de la revista Radio Electronics de julio de 1968. La frecuencia depende de R1 y C1.
El circuito de la figura 1 hace que una lámpara incandescente parpadeante a una velocidad...
De la misma forma que podemos regular la tensión en la rama positiva del circuito, podemos tener...
Con este circuito es posible utilizar un LED común como foto-sensor para radiación modulada, en un enlace...
