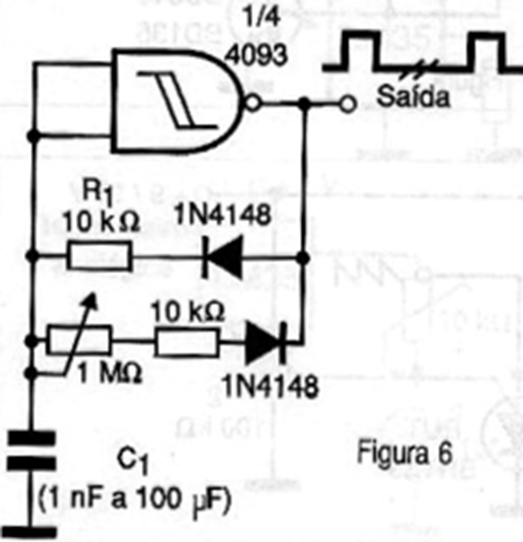

Con el circuito de la figura 6 es posible generar pulsos cuya duración viene dada por R1 y separación ajustada en el trimpot de 1 M ohmios. El capacitor C1 puede tener valores entre 100 pF y 1000 µF y la frecuencia máxima de funcionamiento para un suministro de 12 V es del orden de 2 MHz. El suministro se puede realizar con voltajes de 5 a 12 V, y la forma de onda de la salida. La señal es rectangular.
