Generador de impulsos variables 2N2646 (CIR23872S)

Written by: Newton C. Braga
Category: Banco de circuitos

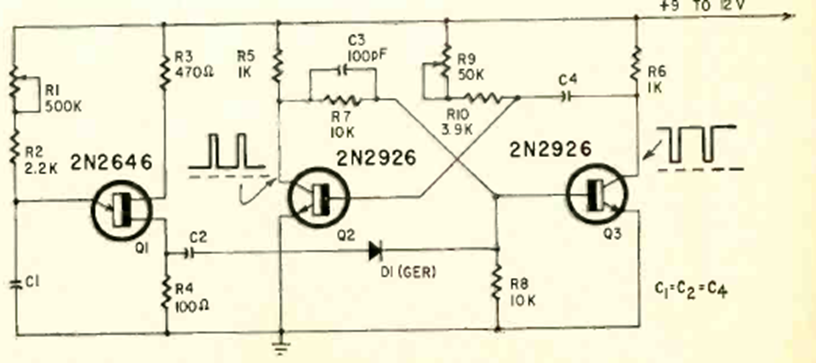

Este circuito de transistor unijuntura se encontró en la revista Radio Electronics de julio de 1968. El circuito funciona hasta aproximadamente 100 kHz dependiendo de C1.




| Clique na imagem para ampliar |
