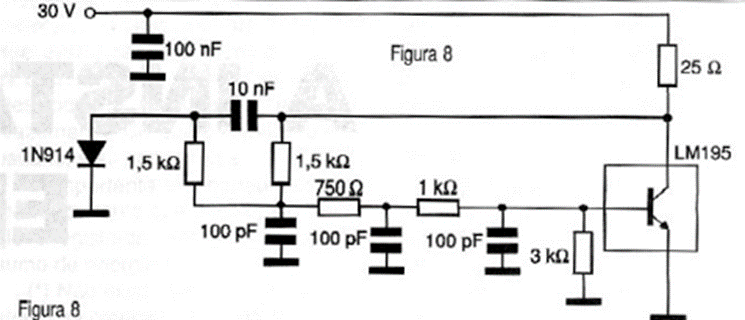

El circuito ejemplificado en la figura 8 es sugerido por National Semiconductor y se basa en un transistor de potencia mejorado, que es el LM195. Este transistor puede proporcionar una corriente de salida máxima de 1 A y en realidad consta de un Darlington con elementos adicionales. La corriente de excitación de la base es de sólo 3 µA y tiene un tiempo de conmutación de 500 ns con una tensión de saturación de 2 V. La base se puede excitar con tensiones de 40 V sin problemas. En esta aplicación tenemos un oscilador de potencia RC que opera a una frecuencia de 1 MHz. La carcasa del LM195 es el TO-3 y un equivalente del TO-220 es el LM395T.
