Pulsador con SCR (CIR23907S)

Written by: Newton C. Braga
Category: Banco de circuitos

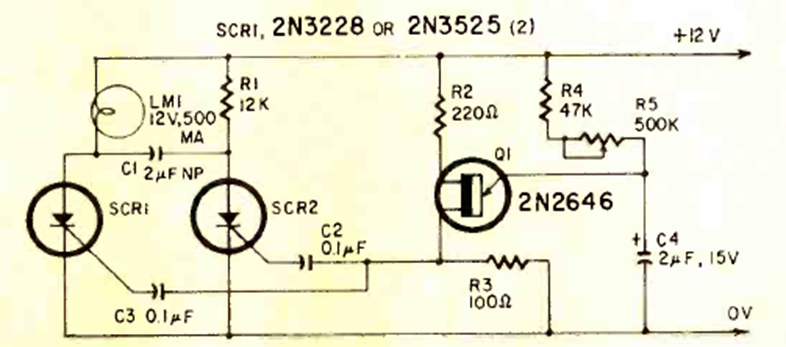

Esta configuración tradicional de intermitente o intermitencia la encontramos en una revista de Radio Electronics de junio de 1969. Los SCR son según la potencia de la lámpara controlada.




| Clique na imagem para ampliar |
