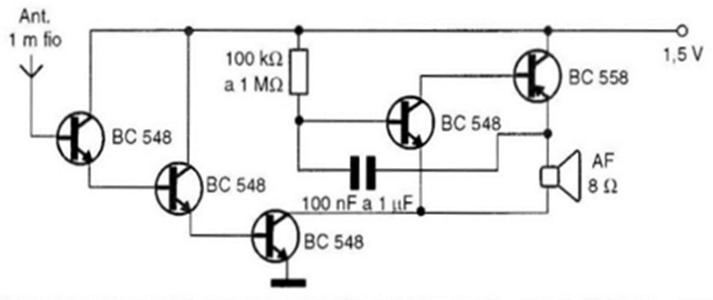

Este circuito consta de un electroscopio, es decir, un rudimentario detector de cargas eléctricas, de esos que se pueden obtener frotando un peine o una regla de plástico contra la ropa o el cabello. El dispositivo detectará cargas variando el tono emitido por un oscilador de baja frecuencia. Si el lector lo desea, puede alimentar el circuito con 3 V y, en lugar del oscilador, colocar un LED. El oscilador, al igual que el LED, funciona como carga para el tercer transistor BC548 colocado en cascada.
| Clique na imagem para ampliar |
