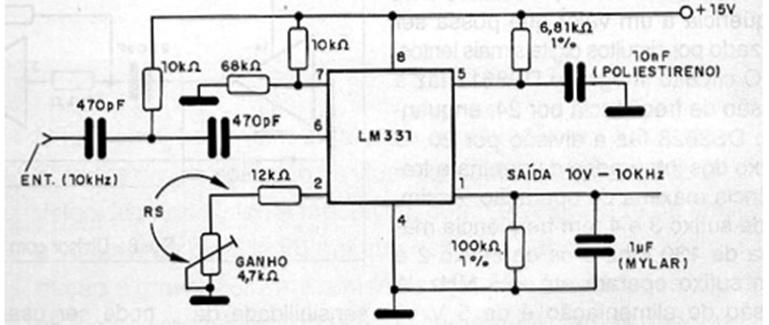

Este conversor se puede utilizar para enviar información de forma remota desde transductores lineales, convirtiendo tensiones en frecuencias. El circuito opera linealmente, convirtiendo tensiones de 0 a 10 V a frecuencias de 0 a 10 kHz. El resistor y el capacitor conectados al pin 5 del circuito determinan el rango de frecuencia de funcionamiento. El circuito integrado LM331 utilizado en este proyecto es fabricado por National Semiconductor.
