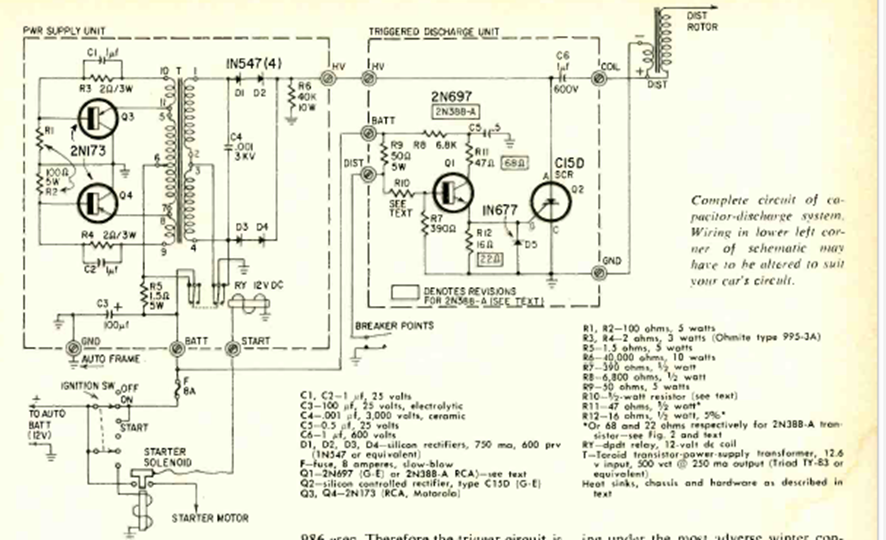

Encontramos este circuito en Radio Electronics de febrero de 1966. El circuito utiliza SCR para controlar una bobina de encendido que contiene un inversor para generar alta tensión. Este tipo de configuración se ha vuelto bastante común en este tipo de encendido desde entonces.
| Clique na imagem para ampliar |
