Este circuito generador de funciones controlado por tensión se encontró en una antigua documentación europea. El circuito utiliza tecnología TTL y el transistor admite equivalente. El rango de frecuencia viene dado por el capacitor y la alimentación hecha con una tensión de 5 V. E1 es la entrada de control.

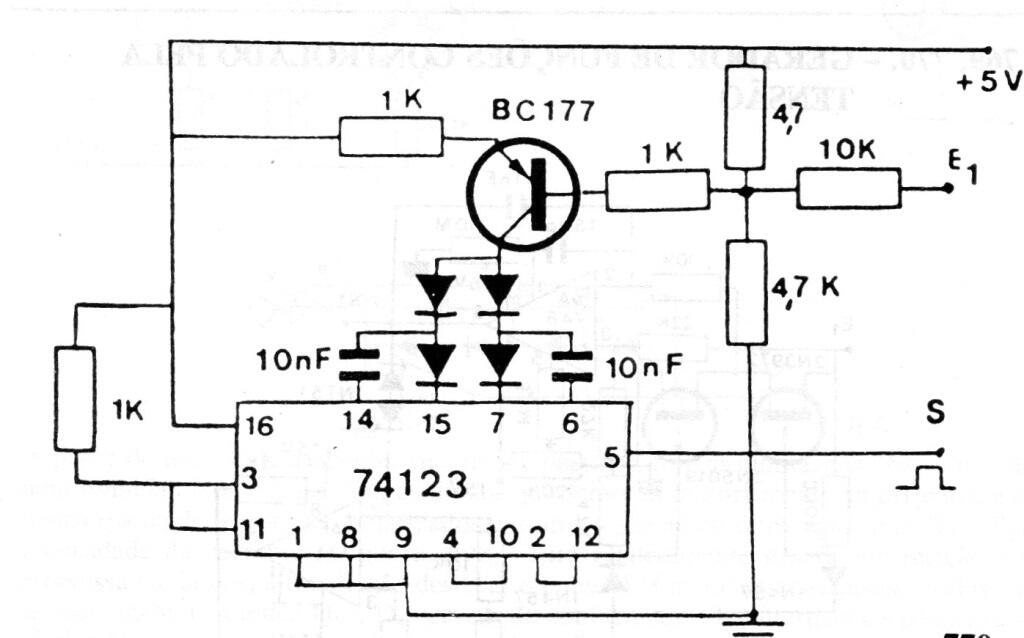

Generador de funciones TTL | Haga click en la imagen para ampliar |
