Detector SSB para 9 MHz (CIR11215S)

Written by: Newton C. Braga
Category: Banco de circuitos



    Encontramos este circuito en la documentación para aficionados de la década de 1980. Los valores entre paréntesis son para FI de 455 kHz. Los diodos deben ser germanio preferentemente.

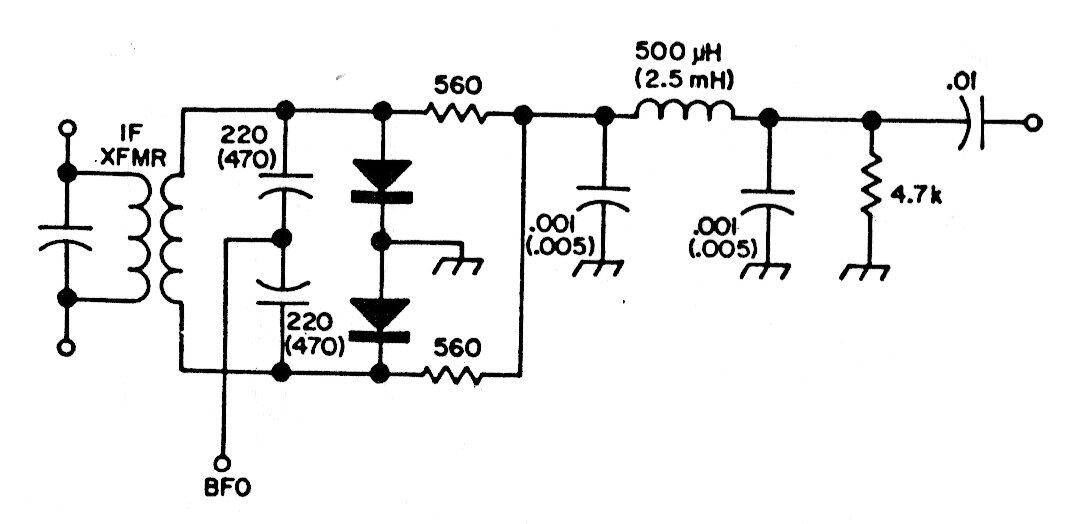

Detector SSB para 9 MHz
Detector SSB para 9 MHz | Haga click en la imagen para ampliar |
