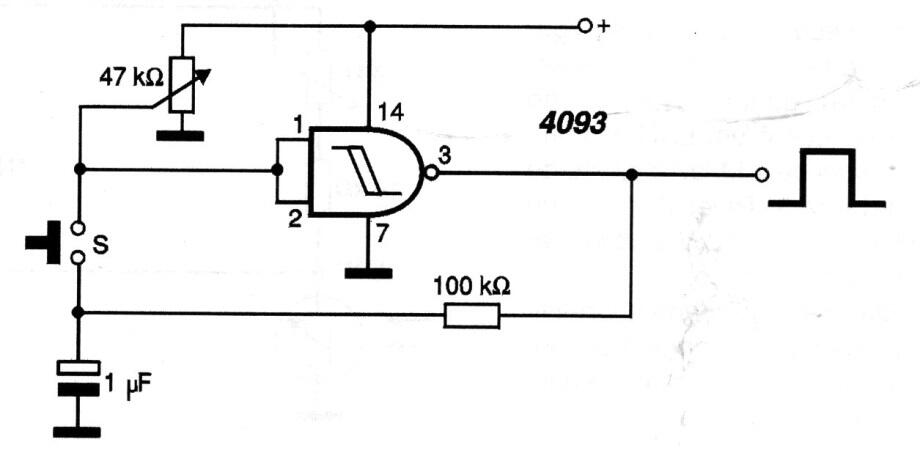

En la figura tenemos el modo de implementar un biestable con el CMOS 4093. La alimentación puede ser hecha con tensiones de 3 a 15 V y el ajuste del funcionamiento se realiza en el trimpot.
Biestable 4093 | Haga click en la imagen para ampliar |
En la figura tenemos el modo de implementar un biestable con el CMOS 4093. La alimentación puede ser hecha con tensiones de 3 a 15 V y el ajuste del funcionamiento se realiza en el trimpot.
