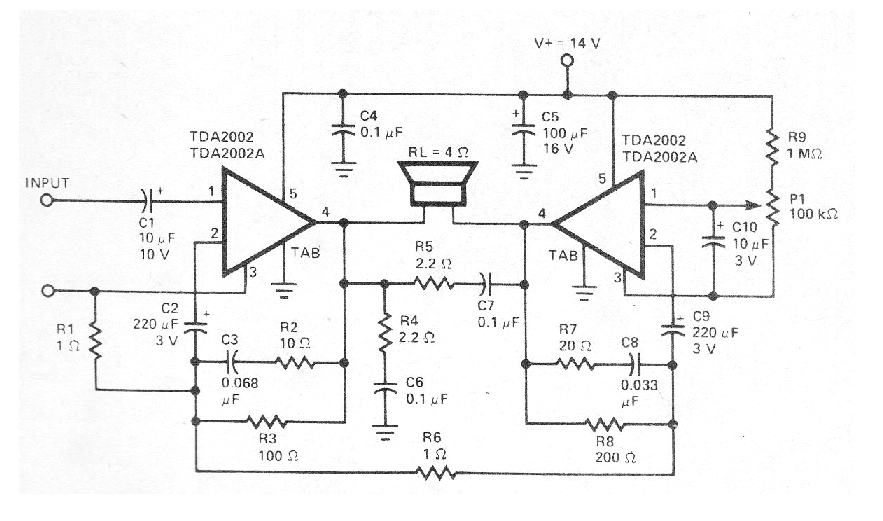

Este circuito fue encontrado en una revista inglesa de 1978. Se trata de una configuración BTL o Puente para dos amplificadores de audio TDA2002 proporcionando una salida de 15 W. La alimentación debe ser hecha por fuente con al menos 3 A.
