Interfaces Lógicas (CIR10045S)

Written by: Newton C. Braga
Category: Banco de circuitos

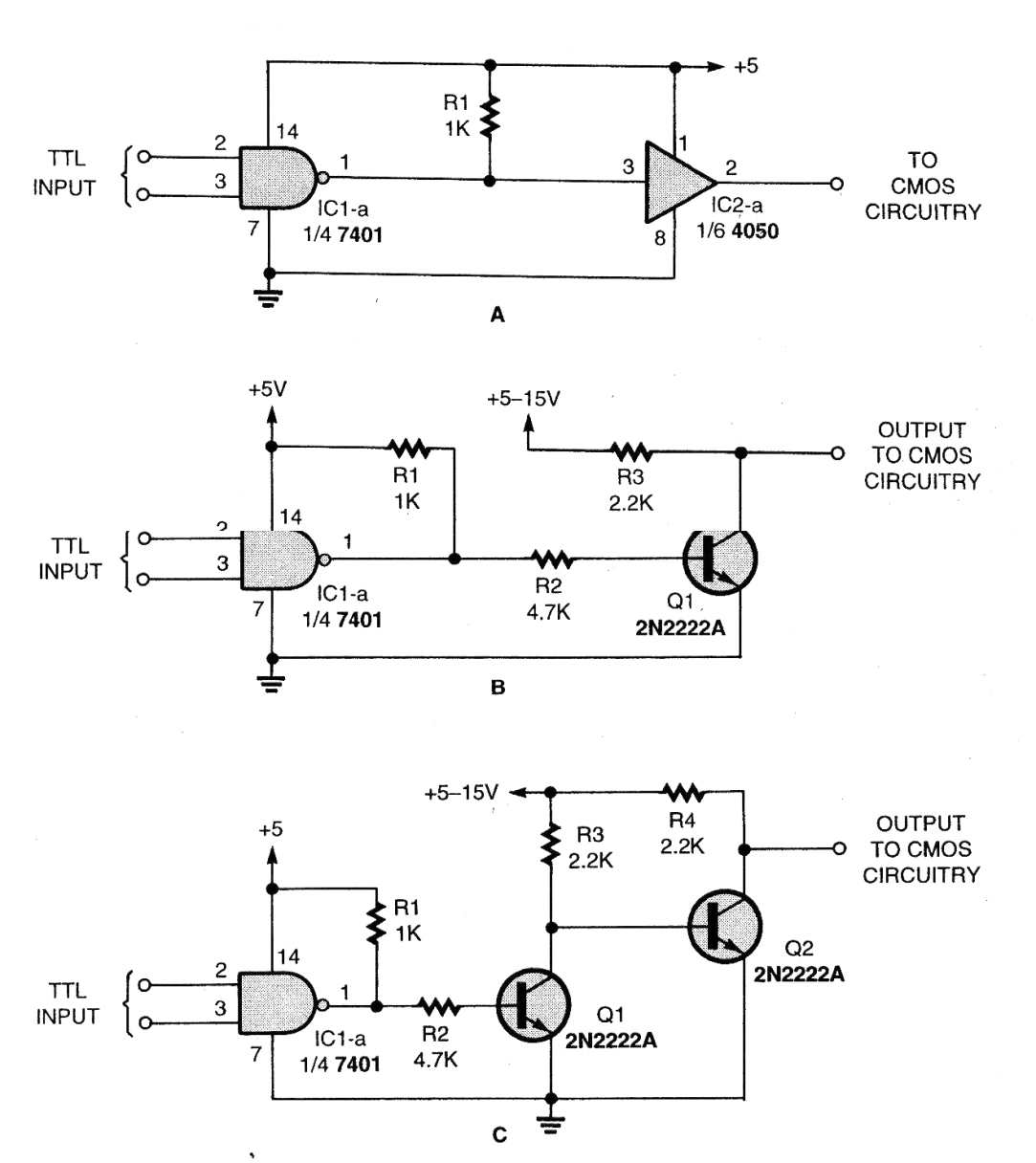

Los tres circuitos siguientes muestran cómo conectar varias familias lógicas. Los componentes usados son comunes y los transistores también pueden ser los BC548.




| Haga click en la imagen para ampliar |
