Medidor de intensidad de campo con FET (CIR3868S)

Written by: Newton C. Braga
Category: Banco de circuitos

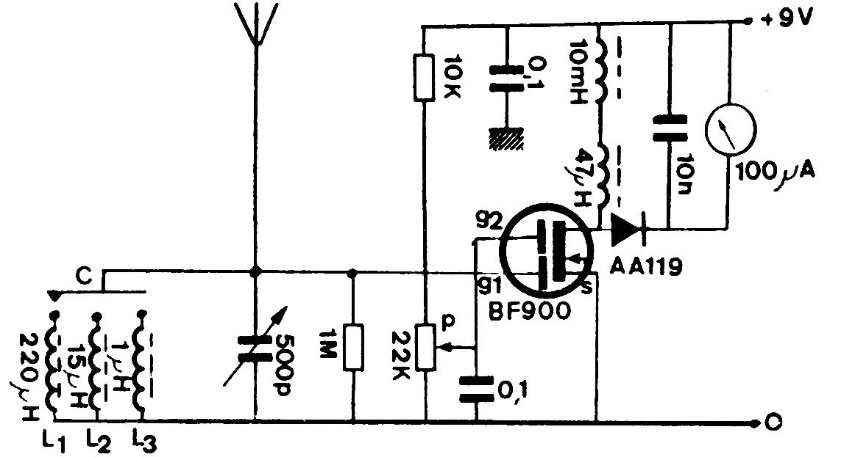

Este circuito cubre de 400 kHz a 40 MHz en tres bandas según la bobina seleccionada. El doble MOSFET permite equivalentes, ya que el original no es fácil de obtener.




| Haga click en la imagen para ampliar |
