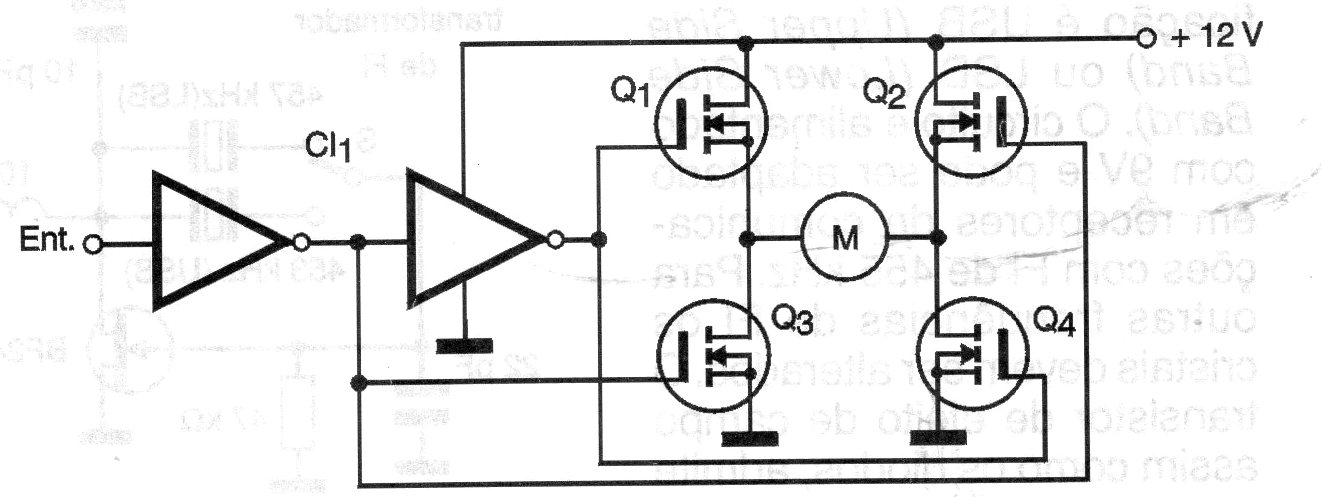

Este circuito de shield para puente H aparece varias veces en aplicaciones en esta sección y en este sitio. En el caso, los inversores pueden ser TTL o CMOS y los MOSFET de cualquier tipo según la potencia del motor que debe ser controlado.
| Haga click en la imagen para ampliar |
