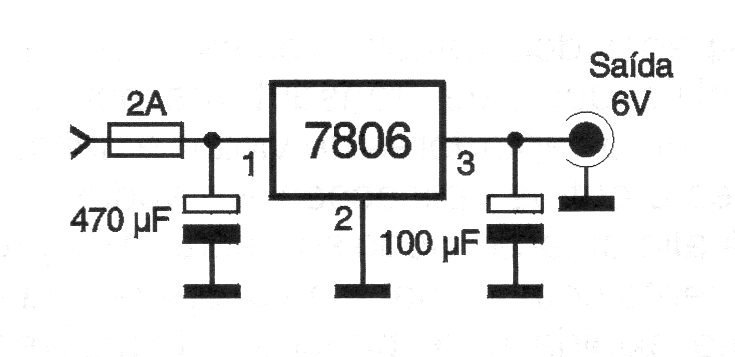

Esta es la configuración tradicional del 7806 como reductor de tensión de 12 a 6 V de uso automotriz. El circuito aparece varias veces en este sitio y el circuito integrado debe estar dotado de un disipador de calor apropiado.
| Haga click en la imagen para ampliar |
