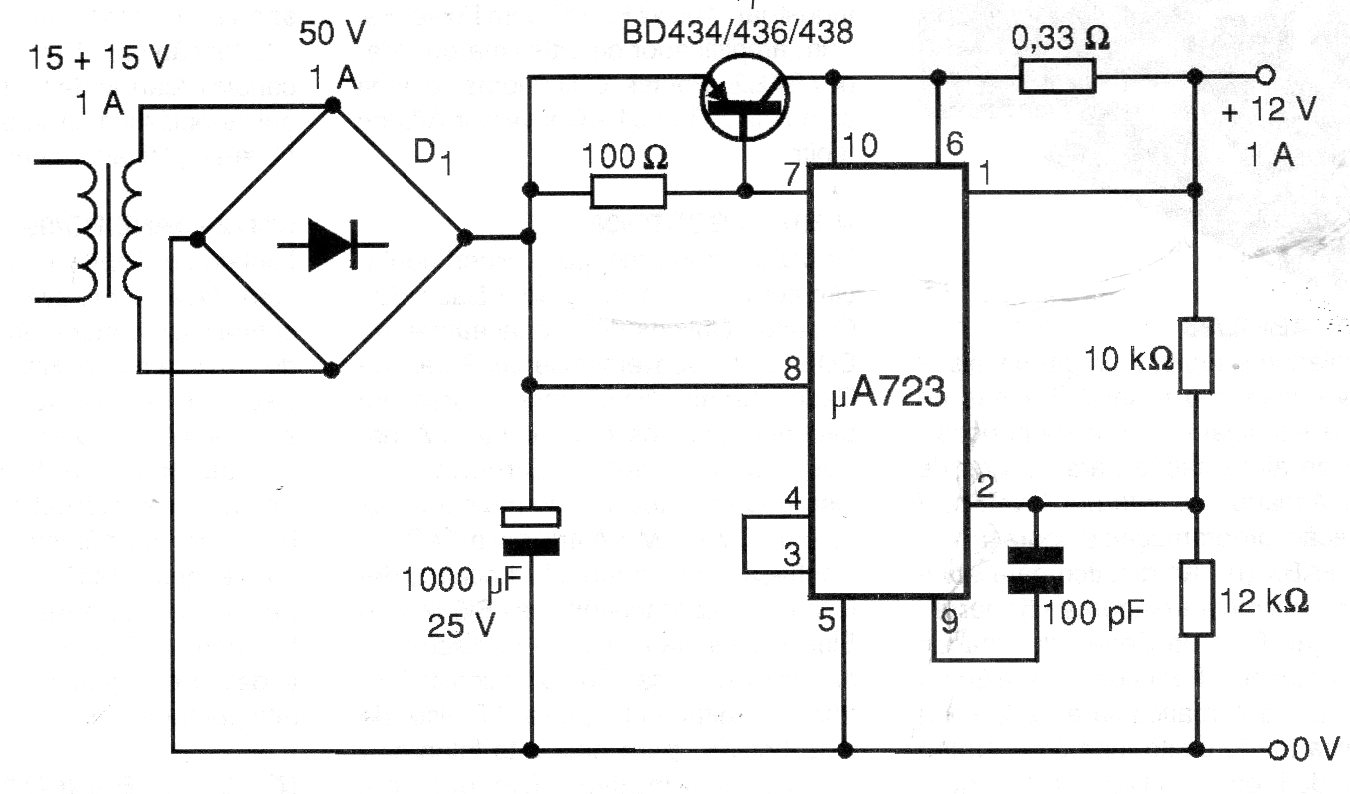

Esta fuente se basa en el circuito integrado 723, no más común en nuestros días. El transistor debe estar dotado de un disipador de calor y el puente puede estar formado por diodos 1N4002 o equivalentes.
| Haga click en la imagen para ampliar |
Esta fuente se basa en el circuito integrado 723, no más común en nuestros días. El transistor debe estar dotado de un disipador de calor y el puente puede estar formado por diodos 1N4002 o equivalentes.
