Este sensible circuito temporizado se dispara cuando acercamos nuestra mano o el cuerpo de un sensor. El circuito se puede utilizar en sistemas de aviso, alarmas y en el accionamiento automático de dispositivos electro-electrónicos.
El circuito presentado es muy simple, basándose en la capacitancia del cuerpo para el disparo de un 555 monoestable. El circuito tiene buena sensibilidad, pudiendo ser usado en sistemas de aviso y alarma simples.
La alimentación debe ser hecha por fuente de 12 V del tipo con transformador, por cuestiones de seguridad y también para evitar el accionamiento errático por la captación de ruidos.
Operación
El circuito tiene en la entrada un transistor amplificador con la base conectada a un sensor. De esta forma, la señal inducida por la aproximación de un cuerpo de una placa sensora hace que la tensión en ese componente caiga a punto de disparar un 555 en la configuración monoestable.
El tiempo en que la salida del circuito permanece en el nivel alto se puede ajustar hasta algunos minutos por el trimpot P1. El capacitor C1 puede incrementarse si deseamos tiempos de accionamiento mayores.
La salida del 555 se conecta a un transistor que activa como carga un relé de 12 V sensible. Los contactos del relé se utilizan para controlar una carga externa.
Montaje

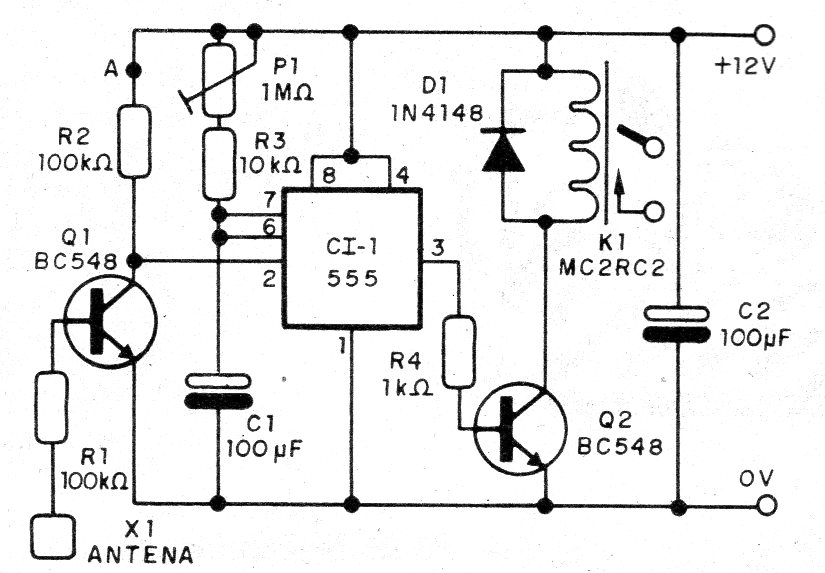

En la figura 1 tenemos el diagrama completo del relé de aproximación.

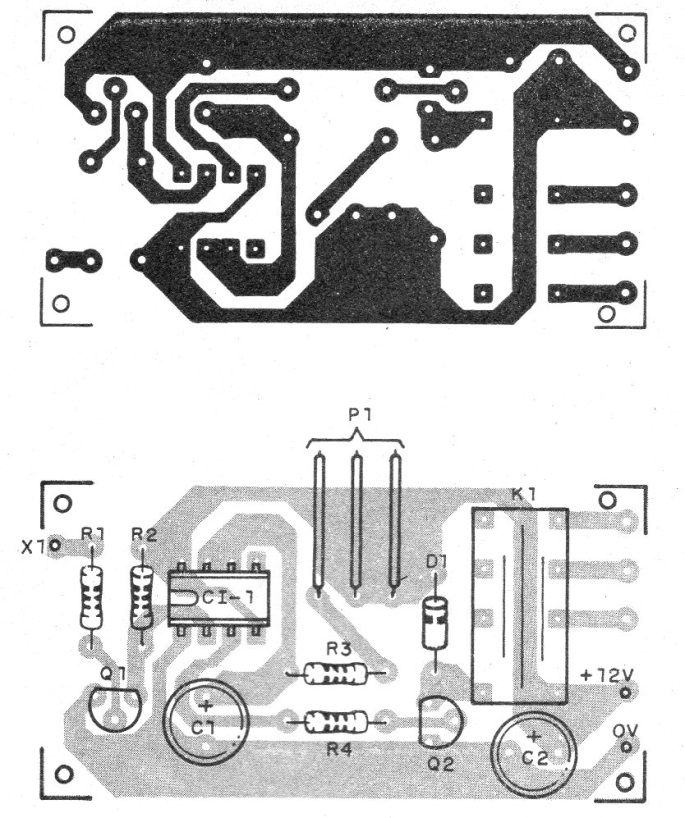

La figura 2 muestra una placa de circuito impreso para el montaje de este aparato.
La placa se ha diseñado para recibir relés con base DIL, pero si se utiliza otro tipo, debe cambiarse. En el montaje, observe la posición del circuito integrado y de los transistores y la polaridad de diodos y capacitores electrolíticos. Los electrolíticos pueden ser para 16 V o más y los resistores son de 1/8 W.
El sensor es una placa de metal de 5 x 5 a 15 x 15 cm y el cable de conexión al aparato debe ser corto o blindado. Para usar, coloque el trimpot en la posición de menor tiempo y verifique el accionamiento aproximando su mano del sensor. Si hay dificultad en el disparo, gire de 180 grados el enchufe de la fuente que alimenta el aparato.
Lista de material
CI-1 - 555 - circuito integrado
Q1, Q2 - BC548 - transistores NPN de uso general
D1 - 1N4148 - diodo de uso general de silicio
P1 - 1 M ohms - trimpot
K1 - Relé de 12 V x 50 mA o más de bobina
R1, R2 - 100 k ohms - resistores - marrón, negro, amarillo
R3 - 10 k ohms - resistor - marrón, negro, naranja
R4 - 1 k ohms - resistor - marrón, negro, rojo
C1, C2 - 100 uF - capacitor electrolítico
Varios:
Placa de circuito impreso, pilas, batería o fuente de alimentación, hilos, soldadura, etc.
