¿Buey o vaca? Si el lector logra hacer alguna distinción entre el mugido de los dos, entonces puede dar el nombre correcto, si no, siga el título. El aparato que proponemos da un mugido similar al de un buey, con una duración que depende del tiempo de presión del interruptor S1.
El sonido sale con buen volumen en un altavoz, pero nada impide que se utilice un amplificador externo de mayor potencia.
Se utilizan dos transistores complementarios y la alimentación se puede hacer tanto con tensión de 3 V, como de 6 V, lo que corresponde a dos o cuatro pilas pequeñas comunes. El montaje es muy simple, pudiendo ser hecho en puente de terminales o placa de circuito impreso.
FUNCIONAMIENTO
Lo que tenemos es un simple oscilador que utiliza dos transistores complementarios, es decir, un NPN y otro PNP, que forman una etapa amplificadora. La señal de retroalimentación extraída del altavoz se lleva de vuelta a la entrada del circuito por R2 y C2 que determinan el timbre del sonido obtenido y su frecuencia.
Para el sonido grave del mugido de un buey utilizamos un condensador de 1, uF, pero valores cercanos, como 470 nF o 560 nF, pueden ser usados con modificaciones en el ajuste de P1. Este trimpot P1 justamente hace el control del punto de funcionamiento del oscilador.
El efecto de mugido es obtenido por un resistor y un condensador adicionales, que son R1 y C1. Cuando el interruptor es presionado, C1 se carga vía R1, ocurriendo entonces la subida de frecuencia del oscilador que luego disminuye cuando S1 es suelto.
El valor de C1 determina entonces la duración del mugido, pudiendo ser alterado a voluntad por el experimentador. Un punto crítico de este circuito es el altavoz, que debe ser obligatoriamente de 8 ohms x 10 cm, metálico o pesado. La estructura mecánica de este altavoz determina el timbre de las oscilaciones para que éstas imiten el mugido.
Con otros tipos de altavoces, las experiencias muestran que el sonido obtenido no corresponde al deseado.
MONTAJE

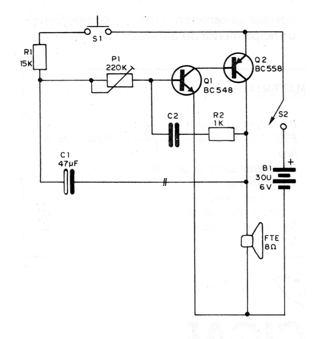

En la figura 1 tenemos el circuito completo del buey.

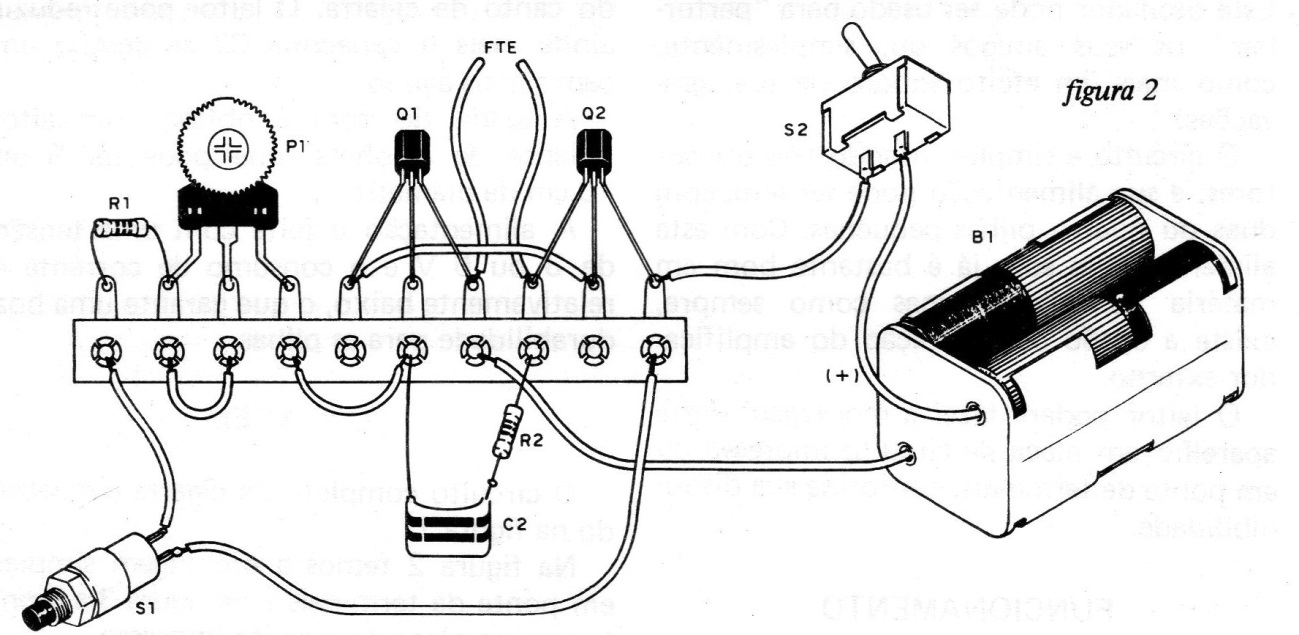

En la figura 2 tenemos la versión más simple que es en puente de terminales.

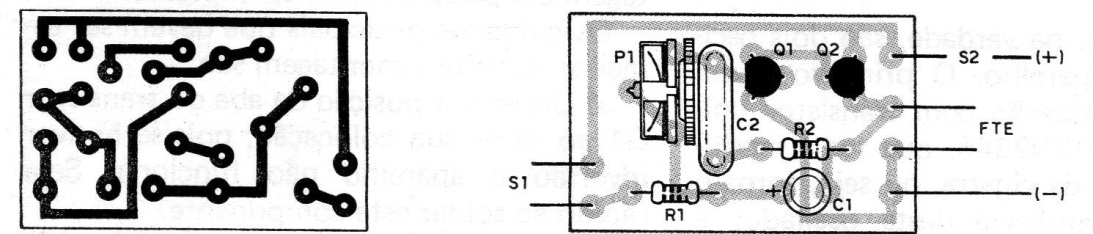

En la figura 3 tenemos la versión en placa de circuito impreso.
Los siguientes son los cuidados que deben tomarse durante el montaje para un funcionamiento perfecto:
a) Tenga cuidado de no cambiar los transistores Q1 y Q2. Ellos son de diferentes tipos y su posición es dada por el lado aplanado de su envoltura. Soldeos rápidamente para que el calor no los dañe.
b) Cuando suelte C1, observe su polaridad que está marcada en la envoltura. Tenga cuidado de no invertirlo.
c) En la soldadura de C2 sea rápido para que el calor no lo dañe.
d) Los resistores tienen sus valores dados por las bandas coloreadas. Vea la lista de materiales si tiene alguna pregunta.
e) Al soldar el trimpot, abra ligeramente sus terminales, si su montaje está en puente, para que se ajusten al punto de conexión. En la versión en placa será necesario ensanchar los agujeros para que los terminales encajen.
f) Complete el montaje con la conexión de S1, del altavoz y del soporte de pilas. Para este último será necesario observar su polaridad.
Terminada el montaje, pase a prueba de funcionamiento.
PRUEBA Y USO
Coloque las pilas en el soporte y, si todo está en orden, accione S2 (este interruptor es optativo, ya que en la posición de S1 suelto el consumo de energía es mínimo y, cuando fuera de uso, se pueden retirar las pilas del soporte).
El altavoz debe estar sobre una mesa boca abajo, de modo que haya una resistencia al movimiento del cono, lo que ayudará a obtener la resonancia propia para el sonido deseado.
Presionando S1 y soltando este, ajuste P1 para obtener los mugidos del buey. Si hay tendencia a oscilaciones diferentes, intente modificar la posición del altavoz inicialmente.
Si el sonido tiene un timbre diferente al esperado, el lector puede compensar esto por el cambio de valor de C1 y C2. Las pequeñas diferencias que ocurren son debidas a las características y tolerancias de los componentes, principalmente del altavoz.
Lista de material
Q1 - BC548 o equivalente - transistores NPN
Q2 - BC558 o equivalente - transistores PNP
C1 - 4,7 uF x 6 V - capacitor electrolítico
C2 - 1 uF o 470 nF - capacitor de poliéster o cerámica
R1 ~ 15 k x 1/8 W - resistor (marrón, verde, naranja)
R2 - 1 k x 1/8 W - resistor (marrón, negro, rojo)
P1 - 220 k - trimpot
FTE - altavoz de 8 ohms x 10 cm ~ metálico
S1 - interruptor de presión
S2 - interruptor simple
B1 - 3 o 6 V (2 o 4 pilas pequeñas)
Varios. soporte para 2 o 4 pilas, puente de terminales o placa de circuito impreso, hilos, soldadura, etc.
