Este circuito tiene por objetivo controlar la velocidad de herramientas eléctricas con Motores universales, tales como taladros, lijadoras, etc. El circuito funciona tanto en la red de 110 V como 220 V.

   Describimos el montaje de un control universal de motores (dimmer) que se pueden utilizar con herramientas comunes con excelente rendimiento. El circuito admite herramientas hasta 300 W en la red de 110 W y 600 W en la red de 220 V, dando un buen margen de seguridad al triac usado.

   En la figura 1 damos una sugerencia de una caja para montaje.

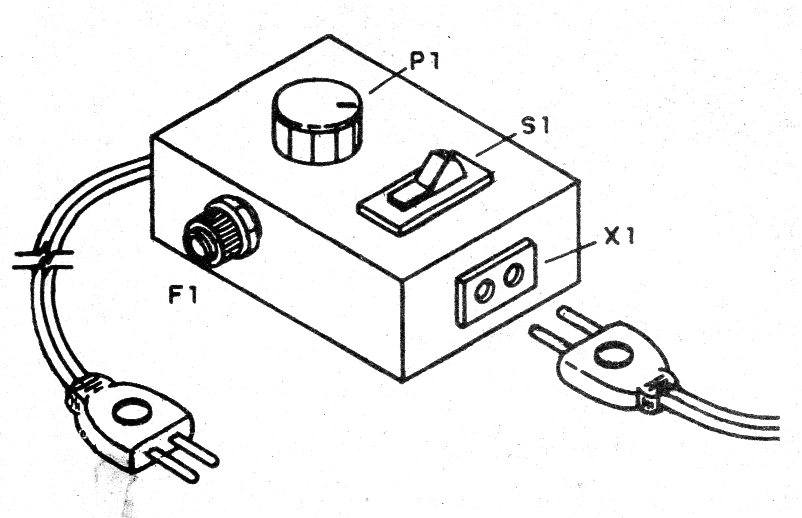

   Figura 1- Sugerencia de montaje
   Figura 1- Sugerencia de montaje | Clique na imagem para ampliar |





El circuito también funcionará como control de velocidad para ventiladores, dimmer para lámparas incandescentes y control para elementos de calentamiento.





Como funciona



   La idea básica es implementar un control de potencia por ángulo de fase. En este tipo de control, el triac puede ser disparado en diversos ángulos de la tensión senoidal de la alimentación, conforme muestra la figura 2.

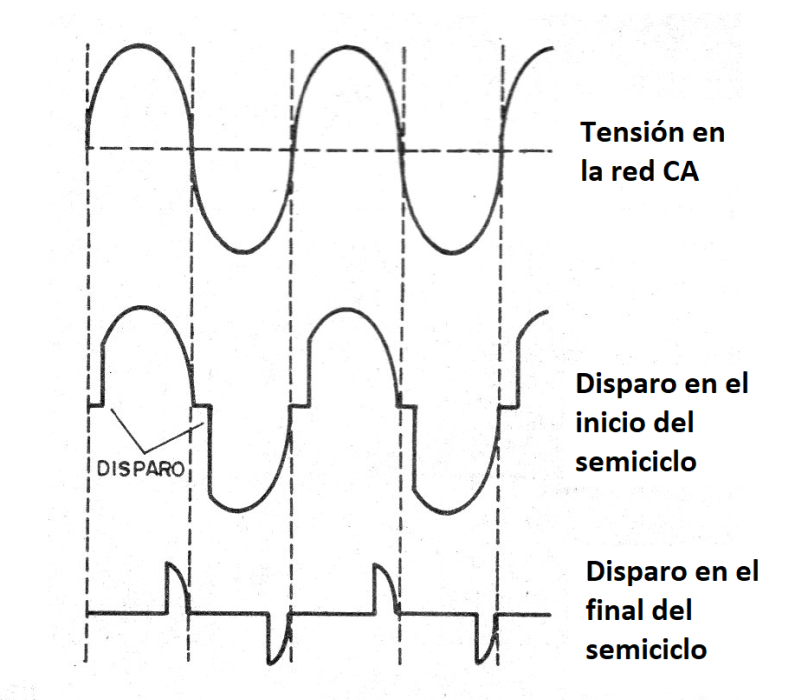

   Figura 2 - ángulos de disparo del triac
   Figura 2 - ángulos de disparo del triac | Clique na imagem para ampliar |





Conforme al punto de disparo, la carga conectada al triac recibe mayor o menor potencia. El punto de disparo se determina mediante un circuito RC ajustable y una lámpara de neón en la puerta del triac. Con baja resistencia de ajuste, el disparo ocurre al principio del semiciclo y el ángulo de conducción es pequeño con aplicación de mayor potencia.

   Con alta resistencia, el disparo se hace al final del semiciclo y una pequeña parte de él va para carga, resultando en menor potencia. Entre los dos extremos, podemos controlar cualquier potencia que deseamos aplicar a la carga.





Montaje



   El triac debe montarse en un disipador de calor, como se muestra en la figura 3.

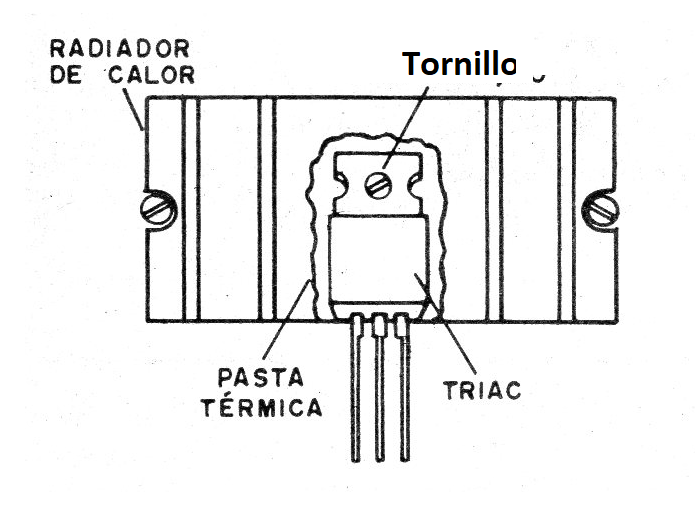

   Figura 3 - Montaje del triac en disipador
   Figura 3 - Montaje del triac en disipador | Clique na imagem para ampliar |





El circuito completo del control de herramientas se muestra en la figura 4.

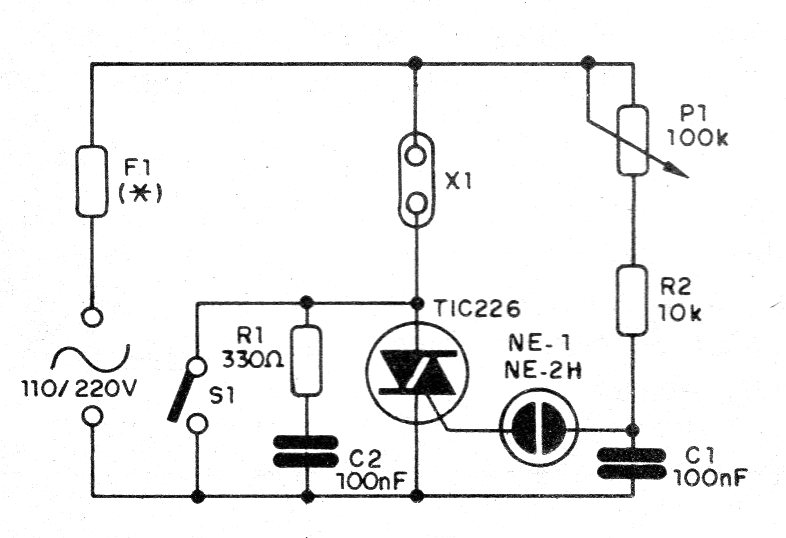

Figura 4 - Control de potencia para herramientas
Figura 4 - Control de potencia para herramientas





Lo ideal es hacer el montaje en una placa de circuito impreso, pero como se trata de montaje simple y no crítico, existe la posibilidad de hacer el montaje en puente de terminales, como muestra la figura 5.



Figura 5 - Montaje en puente de terminales
Figura 5 - Montaje en puente de terminales | Clique na imagem para ampliar |





El triac es sufijo B o D si la red es de 110 V y D si la red es de 220 V. La lámpara neón es del tipo NE-2H o equivalente y las resistencias son de 1/8 W con un 5% de tolerancia. C1 y C2 son de poliéster para 200 V o más de tensión de trabajo. S1 permite la conexión directa de la herramienta, desactivando el control.

   Para probar, utilice una bombilla incandescente común o una herramienta con motor universal.





Lista de material

TRIAC - TIC226B o D - ver el texto

NE-1 - NE-2H - lámpara neón

P1 - 100k ohms - potenciómetro

C1, C2 - 100 nF - capacitor de poliéster

F1 - 5 A - fusible de acuerdo con la herramienta

X1 - Toma común

R1 - 330 ohms - resistor - naranja, naranja, marrón

R2 - 10 k ohms - resistor - marrón, negro, naranja

Varios:

Puente de terminales, soporte de fusible, cable de fuerza, hilos, radiador para el triac, soldadura, etc.
