Obras y edificios pueden necesitar sistemas eficientes de señalización luminosa para que accidentes de diversas naturalezas sean evitados, principalmente por la noche. Un conjunto de lámparas rojas que parpadean consiste en una solución para este tipo de señalización.
En este artículo describimos un indicador que admite hasta más de 1 000 W de lámparas cubriendo así grandes áreas que deban ser señalizadas.
El circuito propuesto hace que en la red de 110 V hasta 1000 W de lámparas incandescentes comunes parpadean controladas en frecuencias en una amplia gama de valores.
El aparato, bastante compacto, puede ser usado en señalización nocturna de obras e incluso como luz de advertencia en lo alto de edificios para que sean evitados choques con aviones, o en la entrada de salida de vehículos.
El aparato puede ser alimentado por tensiones de 110 o 220 V y utiliza componentes comunes de bajo costo.
CARACTERÍSTICAS
Tensión de alimentación: 110/220 V c.a.
Carga máxima: 12 A (según Triac)
Rango de frecuencias: 0,1 a 5 parpadeantes por segundo
La base del circuito es un integrado 4093B que consta de 4 puertas disparadoras.
La primera de las puertas (Cl-1a) se utiliza como un oscilador lento cuya frecuencia se ajusta en P1.
Los pulsos rectangulares con un ciclo activo del 50% producido por esta puerta se amplifican digitalmente por las otras para adquirir la intensidad necesaria para el disparo de un Triac.
Se utiliza un Triac TIC226 pero otros de la misma serie con corrientes de 8 a 16 A pueden ser usados.
El circuito de carga del Triac consiste en las lámparas de señalización alimentadas por la red local.
Para alimentar el circuito de disparo tenemos una fuente de baja tensión continua con un transformador (T1), dos diodos (D1 y D2) y un capacitor de filtro (C1).
En la figura 1 tenemos el diagrama completo del aparato.

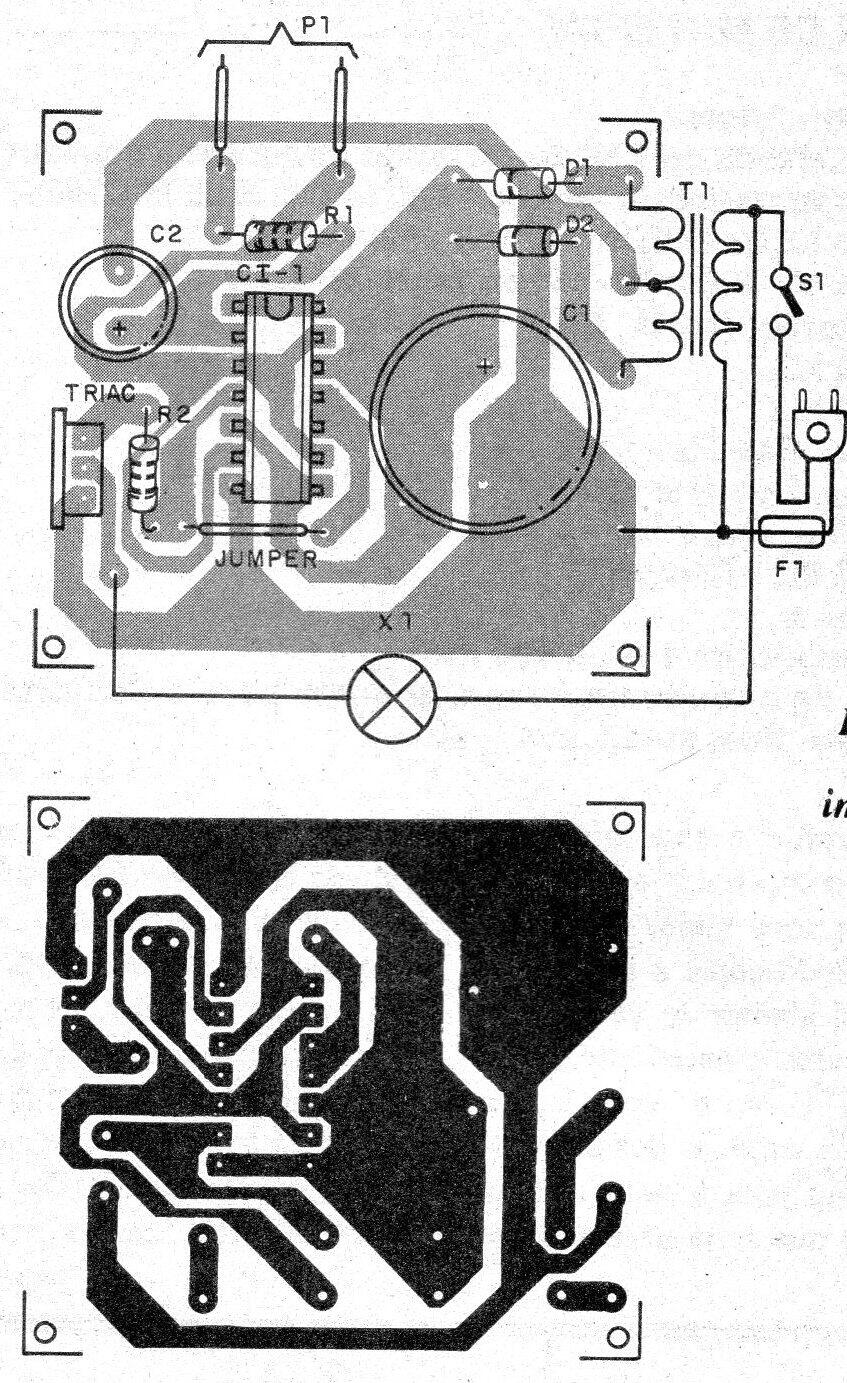

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.
El Triac debe estar dotado de un buen radiador de calor y los hilos de conexión deben tener espesor compatible con la corriente conducida.
El transformador tiene devanado primario de acuerdo con la red local y secundaria de 9 a 12 V con corriente de 500 mA o más.
Para probar el aparato, basta con conectarlo a la red de alimentación y utilizar como carga una lámpara común. Se ajusta la frecuencia de operación en P1.
Para utilizar es necesario observar la corriente máxima admitida, y montar la unidad en caja bien aislada para evitar problemas de choque.
El aparato también se puede utilizar en la decoración de vitrinas.
Semiconductores:
CI-1 - 40933 - circuito integrado CMOS
Triac - TIC226B si la red es de 110 V y 1102260 si la red es de 220 V
D1, D2 - 1N4002 o equivalentes - diodos de silicio
Resistores: (1/8 W, 5%)
R1 - 10 k ohms
R2 - 2,2 k ohms
R3 - 1 M ohms - potenciómetro
Capacitores: (electrolíticos para 25 V o más)
C1 - 1000 uF - electrolítico
C2 - 10 uF - electrolítico
Varios:
F1 - 10 A - fusible
T1 - transformador con primario de acuerdo con la red local y secundaria de 9 + 9 o 12 + 12 V con 500 mA o más
X1 - 15 a 1000 W - lámparas de señalización según la red local
S1 - interruptor simple
Placa de circuito impreso, caja para montaje, cable de alimentación, radiador de calor para el Triac, soporte para el fusible, zócalo DIL para el integrado, botón para el potenciómetro, sockets para las lámparas, hilos, soldadura, etc.
