Temporiz

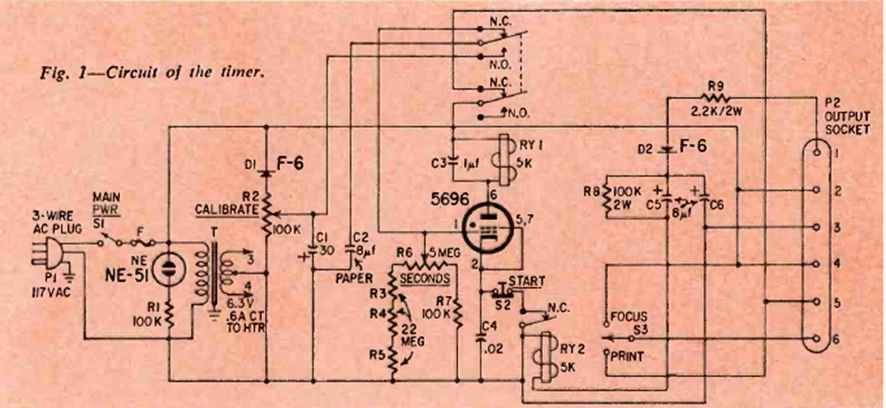

Este circuito fue publicado en la revista Radio Electronics en diciembre de 1965. El circuito utiliza una válvula de disparo de la época que sería el equivalente a la SCR. Es un Tiratron que alimenta directamente un relé de alta tensión.
| Clique na imagem para ampliar |
