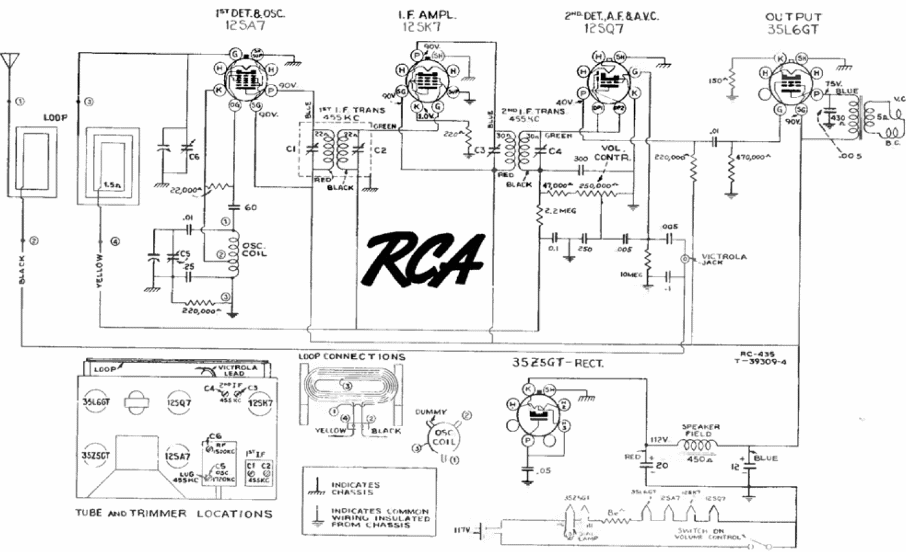

Este receptor de 1940 usaba antena de cuadro, pero con opción de antenas externa, operando en la banda de ondas medias con 5 válvulas. El circuito era del tipo AC / DC con los filamentos de las válvulas conectadas en serie.
