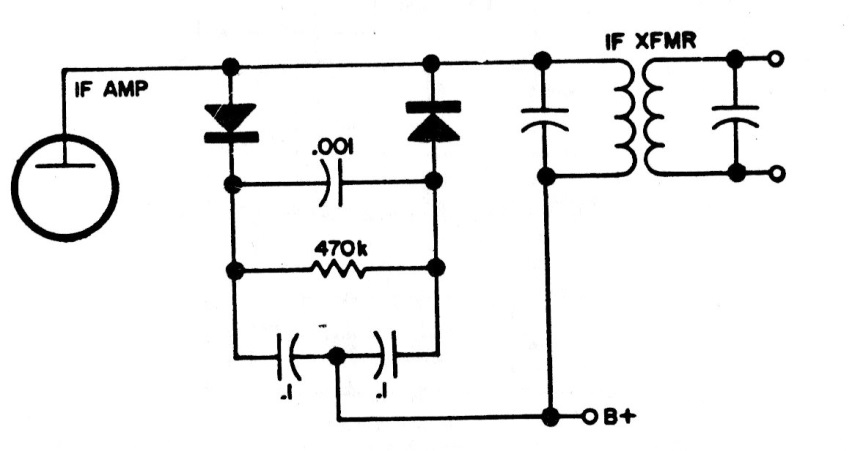

Este circuito limita los picos de ruido en un receptor de válvula de telecomunicación que funciona también con señales SSB. El circuito se aplica a la primera IF del receptor. Lo encontramos en la documentación de los años ochenta.
