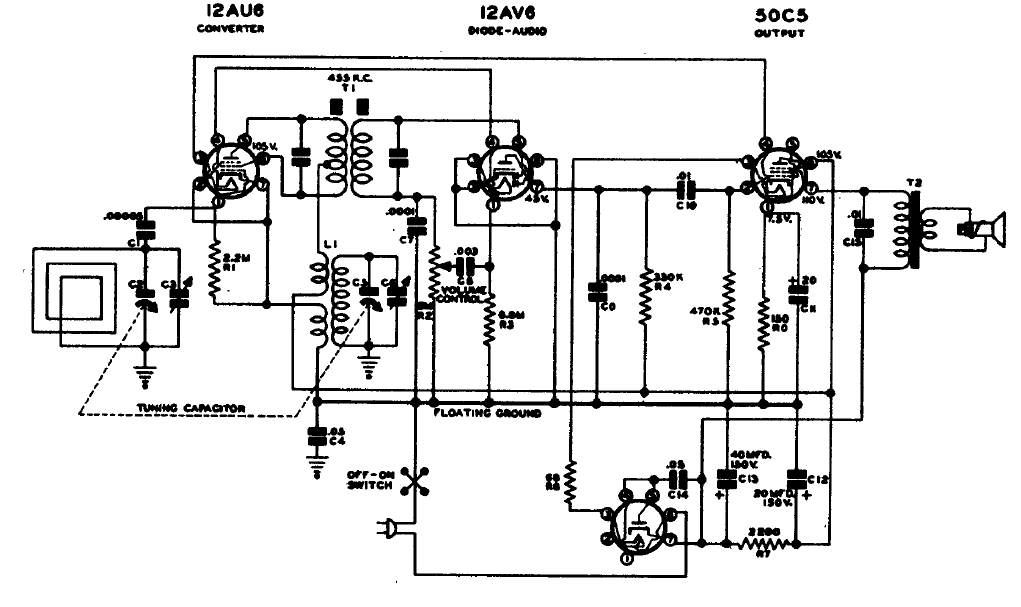

Encontramos este circuito simple de receptor de 4 válvulas en un manual de la época. Observe que el circuito tiene pocos pasos de amplificación y utiliza la antena de cuadro. La válvula rectificadora es una 35W4.
