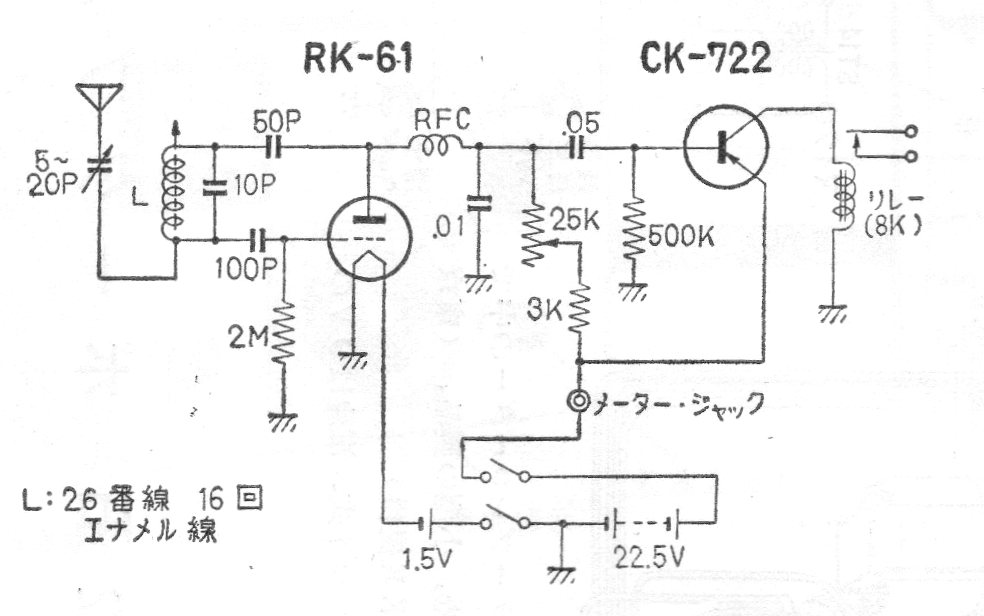

Este es el circuito receptor para el transmisor V7685S operando con una válvula y un transistor en el accionamiento de un relé. La bobina consiste en 16 espiras de hilo 26 y el circuito utiliza dos baterías, siendo una de baja y otra de alta tensión. El rango de operación es alrededor de 27 MHz.
