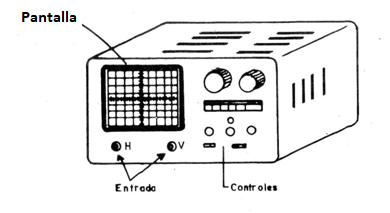

Un instrumento avanzado de reparación y el osciloscopio, cuya apariencia se muestra en la figura 1.
Este aparato permite la visualización de las formas de onda de las señales en los diversos puntos de un circuito además de la medida de tensiones de todos los tipos y verificación de frecuencias.
Manejado con todos sus recursos el osciloscopio consiste en una poderosa herramienta para la bancada de reparación ya que son cientos sus posibilidades de uso en reparación en general. El uso del osciloscopio en la observación directa de las formas de onda de un circuito es relativamente simple.

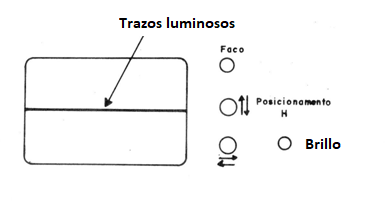

Las puntas de prueba se conectan a la entrada vertical (V) mientras que los controles de enfoque, barrido y posicionamiento se ajustan para obtener un trazado horizontal en el centro de la pantalla como se muestra en la figura 2.
Después, aplicando la señal del circuito a las puntas de prueba ajustamos la exploración y la ganancia para tener una imagen estable en la pantalla.

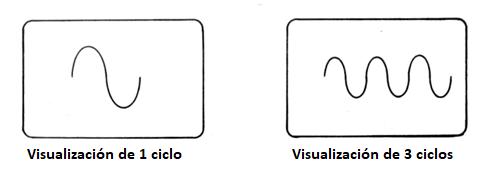

Muchos osciloscopios poseen una función TV-H y TV-V que permiten la visualización específica de las señales existentes en los televisores, con la sincronización por el propio aparato analizado, lo que facilita el trabajo del técnico. Una vez ajustados los controles debemos tener la visualización de uno o más ciclos de la señal, como muestra la figura 3.
Ver que la señal no debe tener muchos ciclos en la pantalla ni tener amplitud demasiado pequeña o demasiado grande si queremos realizar medidas como de frecuencia, amplitud, etc.
