Este artículo forma parte de nuestro libro gratis "Cómo utilizar el osciloscopio en el servicio de Equipos de video antiguos". Si bien los televisores analógicos ya no se fabrican, todavía hay muchos en uso, así como videocintas y cámaras que todavía se pueden utilizar o recuperar para aplicaciones en seguridad, reproducción de cintas antiguas, demostraciones, etc. Este artículo tiene utilidad para las personas que desean utilizar el osciloscopio en el diagnóstico de problemas con estos aparatos de vídeo antiguos.
EL GENERADOR DE MARCAS

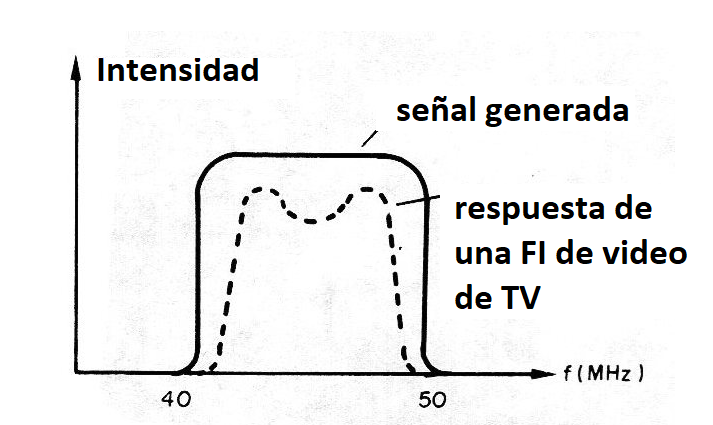

Estudiamos en la lección anterior que el generador de barrido produce señales que se distribuyen en una determinada banda, la justa de acuerdo con el tipo de trabajo realizado, y que sirve para verificar la respuesta de frecuencia de un circuito, como sugiere la figura 1.
En la figura tenemos la respuesta típica de un circuito de FI de vídeo por donde el técnico puede basarse para la realización de ajustes o la propia detección de fallas.
Dentro de esta figura, que corresponde a la banda pasante del circuito existen frecuencias importantes que necesitan ser observadas con más cuidados y cuyos signos necesitan tener niveles muy bien establecidos.
Sin embargo, la visualización de la frecuencia específica que se desea ajustar, dentro de un espectro de una buena anchura no puede ser hecha con facilidad a menos que haya un medio de identificarlo.
Lo que se hace en la práctica es generar junto con la señal de barrido una señal en la frecuencia deseada de ajuste, es decir, una "marca" que en el momento en que se aplica en el osciloscopio, produce un latido con la señal de barrido y se sobresale en la pantalla en forma de un pequeño vacío, o aún, un punto en el lugar correspondiente.

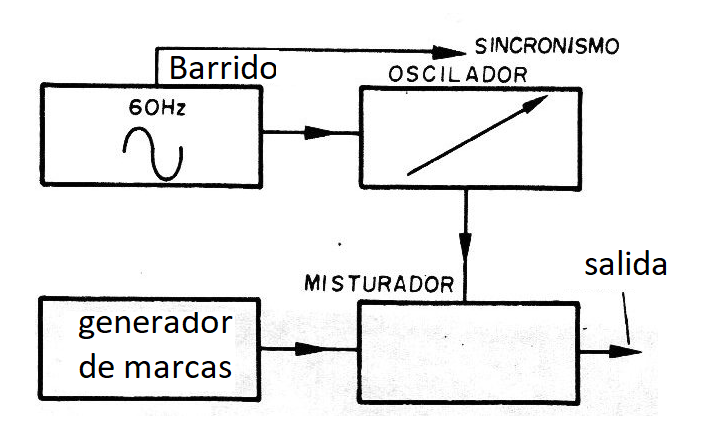

En la figura 2 mostramos el principio de funcionamiento del generador de marcas.
Junto con la señal de 40 a 50 MHz que corresponde al canal de vídeo que se va a analizar, podemos generar una marca en la frecuencia de 41,25 MHz para ajustar el funcionamiento de la trampa de un televisor.
El sistema indicado de sobreponer una señal en la frecuencia deseada a la señal del generador de barrido tiene algunos inconvenientes.
Uno de ellos, por ejemplo, es que la amplitud de las marcas varía sensiblemente debido a las oscilaciones de fase, y el resultado es que tenemos una cierta dificultad en la observación en la pantalla del osciloscopio.
Otro problema es que para obtener una buena visualización de la marca, la señal necesita tener una amplitud algo elevada, lo que en algunos casos significa el peligro de sobrecargar el circuito en análisis cambiando, por ejemplo, la forma de la curva de respuesta .
También tenemos el hecho de que en el ajuste de trampas la señal de la marca es justamente absorbida por el circuito y por eso no aparece con facilidad en la pantalla del osciloscopio.
Finalmente debemos considerar que el circuito generador de marcas de este tipo genera armónicos que pueden producir marcas adicionales en la señal, dificultando así la identificación de la señal fundamental.
Otro modo de generar una marca en una cierta frecuencia de la señal de barrido es por "absorción".

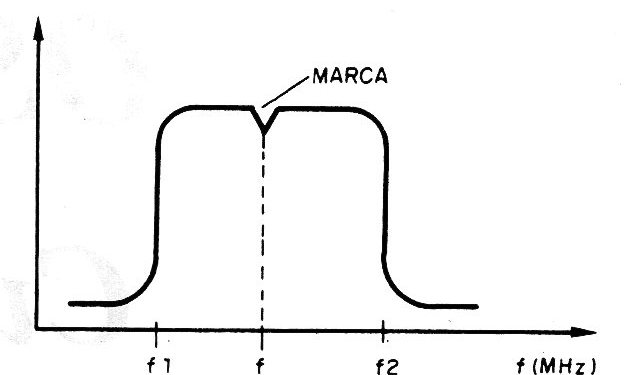

En este sistema, la señal en la frecuencia que se desea marcar es absorbida por el circuito de modo que tenemos una caída sensible de la intensidad de la señal de barrido en este punto, produciendo una especie de "V" en el traza, como indica la figura 3.

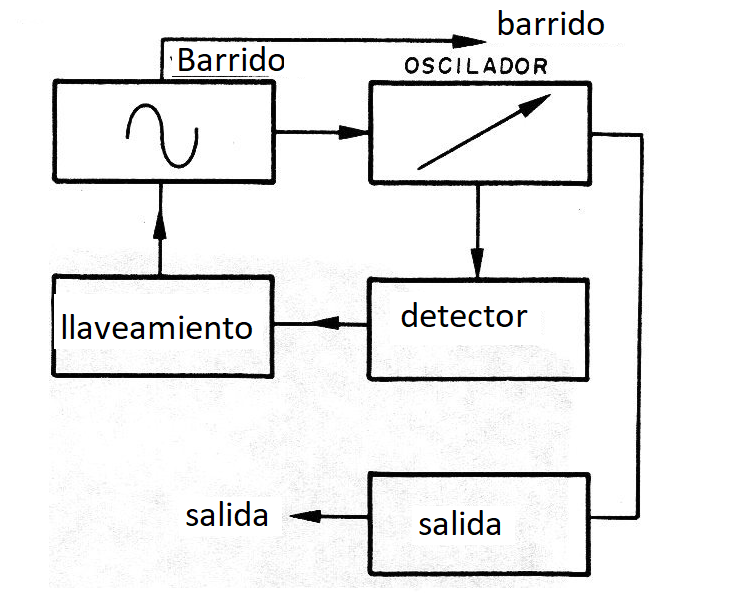

Normalmente el proceso es logrado por un circuito en bloques como el indicado por la figura 4.
En la frecuencia en que se desea marcar, la señal es detectada y por un proceso de realimentación interrumpe por un instante (que determina la anchura de la marca) la operación del oscilador.
Este proceso también tiene algunos inconvenientes como:
Si en el televisor o circuito analizado existen osciladores o sistemas de retroalimentación en la frecuencia de la marca, pueden hacer que estas marcas desaparezcan.
En un circuito muy selectivo, las marcas pueden desaparecer completamente.
El tercer proceso que veremos a continuación es mucho más eficiente no causando los mismos problemas de los anteriores.

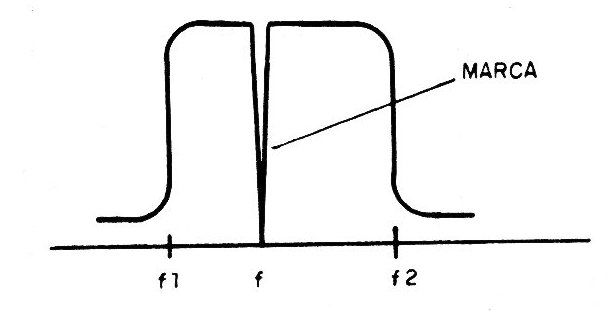

Con el proceso de inyección de marcado (Marker Adder) las marcas son visibles tanto en la propia curva como también en la línea de referencia de base, como muestra la figura 5.
Este proceso también permite que la marca sea visible en el ajuste de filtros trampa cuando la señal se bloquearía y no aparecería.
Con este sistema, la señal de marca se inyecta tanto en la señal generada como también una parte va al generador de barrido de modo que aparece en el signo de referencia.
Como la señal está presente en la exploración, aunque el circuito en ajuste sea apagado, por ejemplo, un televisor para el ajuste de la FI, la señal de marca continua apareciendo, lo que es interesante para la realización del ajuste de su frecuencia.
En la lección anterior dimos algunas formas de onda encontradas en un televisor comercial, mostrando que existen ciertas frecuencias dentro de las etapas de vídeo cuyas intensidades necesitan ser ajustadas con precisión.
El generador de barrido junto con la producción de marcas debe utilizarse en este ajuste.
Veamos cuáles son los procedimientos prácticos para este propósito.
