Este circuito puede generar señales de baja potencia en el rango de 300 MHz a 700 MHz y con transistores apropiados hasta más. El circuito es experimental y modulado por un micrófono.
Describimos el montaje de un micro transmisor de UHF que, en condiciones apropiadas y un receptor sensible puede tener un alcance de más de 500 metros.
El circuito es bastante crítico, debido a la alta frecuencia de operación, pero con cuidado puede ser montado por los lectores cuidadosos.
Lo que tenemos es un simple oscilador con sólo un transistor, donde la frecuencia depende de la bobina que tiene media espiras formada por una pista en la placa de circuito impreso.
El trimmer debe ser de capacitancia muy baja, para alcanzar la frecuencia más alta deseada.
La alimentación se realiza por una batería de 9 V.
Montaje
El componente crítico del montaje es el capacitor C3 de 1 pF que es de fabricación casera.

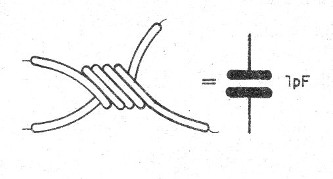

Se compone de dos pedazos de hilo de aproximadamente 2 cm de longitud, montados como muestra la figura 1.
Observe que las puntas deben mantenerse apagadas.

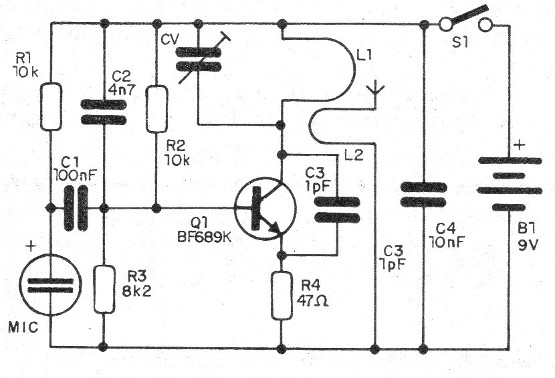

En la figura 2 tenemos el diagrama completo del transmisor.
La placa de circuito impreso para el montaje se muestra en la figura 2.
Los capacitores deben ser todos cerámicos de buena calidad y los resistores son de 1/8 W con cualquier tolerancia.
El micrófono es de electreto de dos terminales y la antena consiste en un pedazo de hilo rígido de 5 cm a 10 cm de longitud.
El trimmer puede ser de porcelana del tipo antiguo con una capacitancia mínima de 1 a 2 pF.
Para probar, basta con un receptor para UHF o utilizar un televisor analógico antiguo con rango de UHF, probando en el canal 14 o 15.
Q1 - BF689K o equivalente - transistores de UHF
MIC - Micrófono de eletreto de 2 terminales
S1 - Interruptor simple
B1 - 9 V - batería
L1, L2 - Bobinas - ver texto
C1 - 100 nF – capacitor de cerámica
C2 - 4n7 - capacitor de cerámica
C3 - 1 pF - ver el texto
C4 - 10 nF - capacitor de cerámica
R1, R2 - 10 k ohms - resistores - marrón, negro, naranja
R3 - 8k2 ohms - resistor - gris, rojo, rojo
R4 - 47 ohms - resistor - amarillo, violeta, negro
Varios:
Placa de circuito impreso, conector para batería, caja para montaje, hilos, soldadura, etc.
