Como sabemos de otros artículos de esta sección, los disturbios de naturaleza gravitacional han sido analizados por muchos investigadores a partir del movimiento de los péndulos. La frecuencia y la dirección de los movimientos del péndulo pueden indicar anomalías locales en la acción de la gravedad, lo que puede ser muy interesante en la verificación de los cambios producidos en un aterrizaje de OVNI (UFO).
Una versión electrónica del péndulo puede ser usada por el investigador, con la ventaja de que sus oscilaciones pueden disparar un sistema de advertencia y hasta pueden ser usadas para la detección de un OVNI en el momento exacto en que se acerque.
El circuito que describimos es extremadamente sensible, debiendo formar parte obligatoria del equipo del investigador de campo.
En la figura 1 mostramos el aparato siendo usado en una investigación de campo en el sentido de detectar eventuales modificaciones del campo gravitacional del local en que un OVNI descendió.
Dejado conectado al aire libre, puede también ser usado para verificar eventuales alteraciones de la gravedad local por la aproximación de un OVNI.
Como funciona

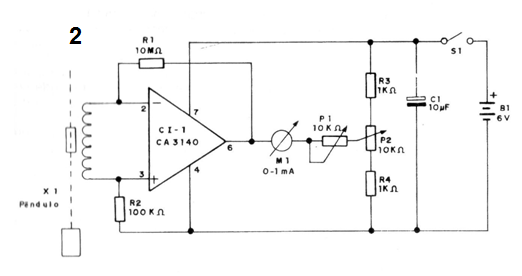

En la figura 2 tenemos el diagrama completo del sensor de gravedad, utilizando un amplificador operacional de altísima ganancia.
El sensor es un péndulo magnético, es decir, un péndulo que tiene un pequeño imán. Cualquier oscilación del péndulo hace que el imán induzca señales eléctricas que se aplicarán en la entrada de un amplificado operativo con ganancia muy alta.
Las señales son amplificadas y se aplican a un instrumento indicador de tal forma que las oscilaciones imposibles de percibir visualmente en el péndulo se traducen en fuertes movimientos del puntero indicador.
El circuito es alimentado por 4 pilas pequeñas y su consumo es extremadamente bajo. Esto significa que puede permanecer permanentemente encendido sin que esto ocasione un desgaste rápido de las pilas, que deben durar semanas.
La ganancia del circuito y determinada por R1. Este componente podrá eventualmente ser cambiado por un potenciómetro de mismo valor, lo que posibilitará un ajuste del modo a evitar que las vibraciones naturales del ambiente causen inestabilidades en el circuito.
La parte más crítica de este proyecto es el montaje del sensor, ya que se trata de dispositivo mecánico. Así, del cuidado con que este sensor sea montado dependerá la sensibilidad del aparato. Sin embargo, hasta los pasos de una persona a varios metros de distancia pueden causar movimientos perceptibles del puntero del sensor.
Observamos además que este circuito detecta variaciones de la gravedad o oscilaciones muy pequeñas del suelo, funcionando también como un sensible sismógrafo.
El montaje del péndulo en posición vertical, por otro lado, permitirá que las oscilaciones en el sentido horizontal sean detectadas.
Una posibilidad interesante consiste en trabajar con dos sensores, siendo un montado horizontalmente y otro verticalmente.
Montaje

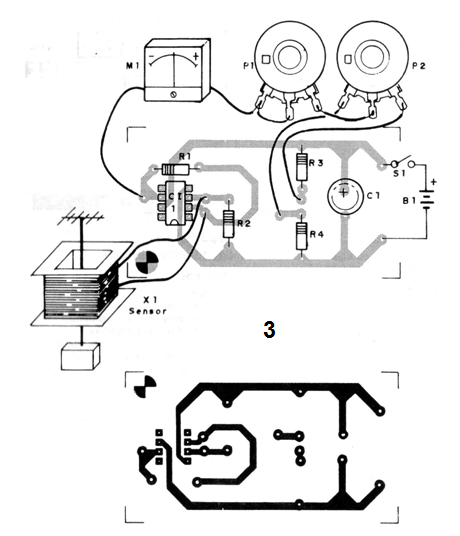

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 3.
Sugerimos que el circuito integrado, dada su sensibilidad a las descargas estáticas, sea montado en un zócalo.
El instrumento indicador puede ser un miliamperímetro común de 0 a 1 mA o cualquier microamperímetro de mayor sensibilidad, como los aprovechados de amplificadores que funcionan como VU-meters.
Los resistores son de 1/8 W o mayores y el único condensador es un electrolítico, para 6 V o más de tensión de trabajo.
Los dos potenciómetros de ajuste son comunes.

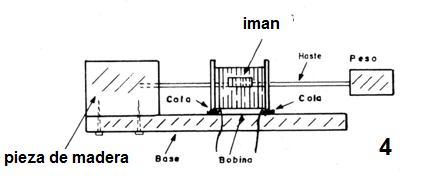

Los detalles de la construcción del sensor se muestran en la figura 4.
La bobina es el devanado primario de un transformador común de alimentación con primario de 110 V o 220 V y cualquier secundario. Este transformador fue desmontado y su núcleo retirado.
Montado sobre una base de madera el carrete del devanado es atravesado por un vástago en el que existe un pequeño imán permanente preso. Este imán puede ser obtenido de llaveros, adornos de heladeras o cualquier otro tipo de objeto que lo posea.
El vástago que atraviesa el devanado es de metal, como por ejemplo el acero, y tiene un peso en un extremo, para facilitar sus oscilaciones.
De esta forma, cualquier vibración leve o acción sobre el peso debe hacer que el oscile y, consecuentemente, el imán, de modo que haya inducción de señales en el sensor
El montaje mostrado es para que las oscilaciones detectadas sean principalmente las que ocurren en el sentido vertical. Sin embargo, se pueden realizar cambios en el sentido de obtener la detección de oscilaciones en sentido vertical.
Prueba y uso
Para probar el aparato, conecte su alimentación después de colocar las pilas en el soporte y ajuste P2 para que el instrumento indicador quede con la aguja en el punto central de la escala. Si esto no se consigue, blinde los hilos de la bobina sensora, ya que puede haber la captación de zumbidos de la red de energía.
Después, golpeando ligeramente en el sensor, la aguja debe saltar a la izquierda o a la derecha, conforme el movimiento realizado por el péndulo.
Ajuste P1 para que la aguja no golpee con fuerza al final de la escala en un movimiento más fuerte del sensor, lo que podría dañar el instrumento.
Comprobado el funcionamiento es sólo usar el aparato, dejando en el local que se desea monitorear vibraciones del sensor. Recuerde que estas vibraciones imperceptibles para nosotros pueden indicar fenómenos ligados a la aparición de OVNI.
Semiconductores
Cl-1 - CA3140 o equivalente -, amplificador operacional con FET
Resistores (1/8 W, 5%)
R1 - 10 M ohms - (marrón, negro, azul)
R2 - 100 k ohms - (marrón, negro, amarillo)
R3, R4 - 1 k ohms - (marrón, negro, rojo)
P1 y P2 - 10 k ohms – potenciómetros
Capacitor
C1 - 10 uF / 6 V - electrolítico
Varios
X1 - sensor - ver texto
S1 - interruptor simple
M1 - miliamperímetro - ver texto
B1 - 6 V - 4 pilas pequeñas
Placa de circuito impreso, soporte de pilas, caja para montaje, botones para los potenciómetros, hilos, soldadura, material para el sensor, etc.
